در دنیای شبکه های کامپیوتری، طراحی و نحوه اتصال اجزای شبکه نقش حیاتی در عملکرد، پایداری و توسعه پذیری شبکه ایفا می کند. یکی از مهم ترین مفاهیمی که در این زمینه باید به آن توجه شود، توپولوژی شبکه می باشد. اگر بخواهیم شبکه را مانند یک شهر در نظر بگیریم، توپولوژی شبکه همان نقشه خیابان ها و راه های ارتباطی بین ساختمان هاست. در این قسمت به‌صورت جامع به معرفی توپولوژی شبکه و بررسی انواع مختلف آن خواهیم پرداخت. با ما همراه باشید.
توپولوژی شبکه چیست؟
توپولوژی شبکه به ساختار و نحوه ی چیدمان فیزیکی و منطقی اجزای یک شبکه گفته می شود. این اجزا شامل دستگاه هایی مانند رایانه ها، سرورها، سوئیچ ها، روترها و کابل ها می باشند. توپولوژی مشخص می کند که هر دستگاه چگونه و از چه مسیری با سایر اجزای شبکه ارتباط برقرار می‌کند.
انتخاب توپولوژی مناسب تاثیر مستقیمی بر:
- عملکرد شبکه
- میزان تأخیر و ازدحام
- هزینه پیاده‌سازی
- قابلیت گسترش و نگهداری دارد.
پیشنهاد ویژه: خدمات شبکه در تهران
تفاوت توپولوژی فیزیکی و منطقی
توپولوژی فیزیکی: چیدمان واقعی و قابل مشاهده‌ی کابل‌ها و تجهیزات است. مثلا اینکه کابل از کجا به کجا رفته و هر دستگاه به کدام سوئیچ یا هاب وصل شده.
توپولوژی منطقی: مسیر جریان داده‌ها در شبکه را مشخص می‌کند. ممکن است شبکه‌ای فیزیکی به صورت ستاره‌ای باشد اما از نظر منطقی داده‌ها را مانند توپولوژی حلقه‌ای انتقال دهد مثلا در تکنولوژی Token Ring

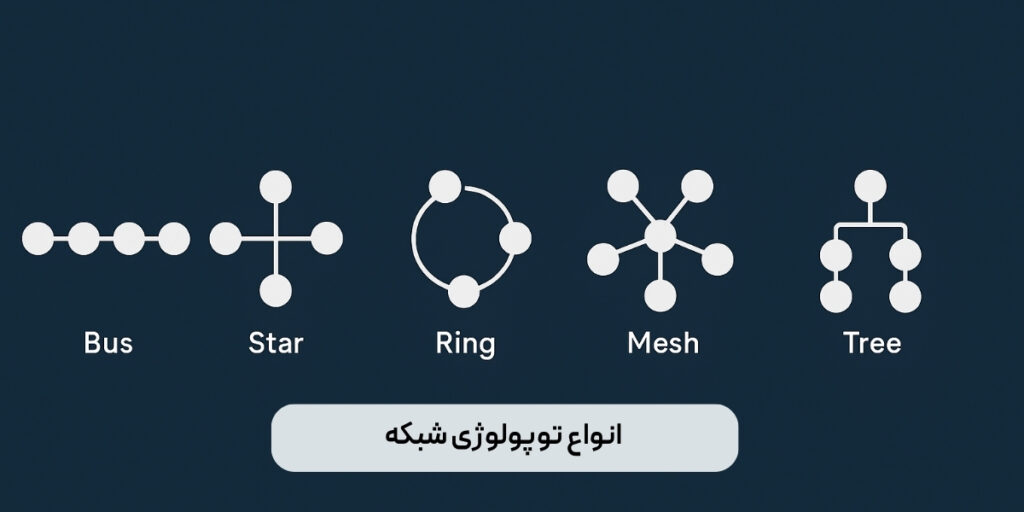

انواع توپولوژی شبکه
توپولوژی خطی (Bus)
در این ساختار، تمام دستگاه های شبکه از طریق یک کابل اصلی به هم متصل می باشند و داده ها به صورت مستقیم در امتداد این کابل منتقل می‌شوند.
| مزایا | معایب |
|---|---|
| نصب ساده و هزینه پایین | خرابی کابل اصلی باعث توقف کل شبکه می‌شود |
| مناسب برای شبکه‌های کوچک | عیب‌یابی مشکل و کندی با افزایش تعداد گره‌ها |
| نیاز به کابل کمتر نسبت به سایر توپولوژی‌ها | برخورد زیاد داده‌ها در شبکه‌های پرترافیک |
توپولوژی ستاره ای (Star)
در این توپولوژی، همه گره ها (کامپیوترها، پریتنر ها و…) مستقیما به یک دستگاه مرکزی مانند هاب یا سوئیچ متصل می باشند.
توپولوژی حلقه ای (Ring)
در این مدل، هر دستگاه به دو دستگاه دیگر متصل است و یک حلقه بسته تشکیل می دهد که داده‌ها از آن عبور می کنند.
توپولوژی مش (Mesh)
در توپولوژی Mesh، ممکن است برخی از گره‌ها به‌طور مستقیم با همه‌ی دیگر گره‌ها در ارتباط نباشند. در این حالت، مسیرهای جایگزین همچنان وجود دارد ولی تعداد اتصالات کمتر از Full Mesh می باشد.
در این ساختار، هر گره به تمام گره‌های دیگر متصل می‌شود و مسیرهای متعددی برای تبادل داده وجود دارد.
توپولوژی درختی (Tree)
این توپولوژی از ترکیب ساختار ستاره ای و خطی تشکیل شده و بیشتر در سازمان ها و شبکه های بزرگ کاربرد دارد.
توپولوژی ترکیبی (Hybrid)
این نوع توپولوژی ترکیبی از چند نوع توپولوژی دیگر است و برای شبکه‌های پیچیده استفاده می شود.

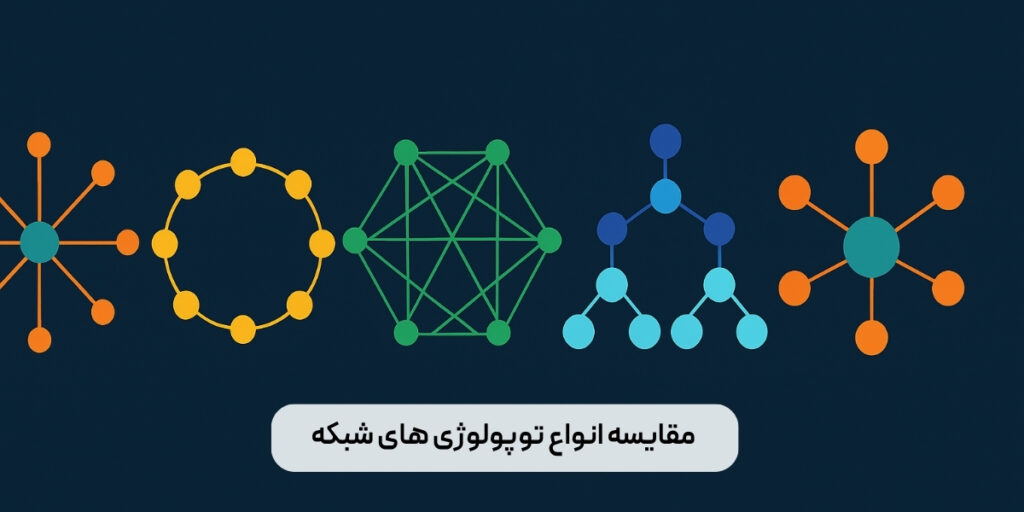

چطور بهترین توپولوژی را انتخاب کنیم؟
برای انتخاب توپولوژی مناسب، این موارد را در نظر بگیرید:
1- اندازه شبکه: برای شبکه‌های کوچک، توپولوژی خطی یا ستاره‌ای کافی است؛ اما در شبکه‌های بزرگ باید به سراغ درختی یا ترکیبی بروید.
2- میزان بودجه: اگر بودجه محدود است، از توپولوژی‌هایی با هزینه کم مانند Bus استفاده کنید. برای شبکه‌های با بودجه مناسب، توپولوژی مش یا ترکیبی را می‌توان در نظر گرفت.
3- پایداری مورد نیاز: در شبکه‌هایی که قطعی داده قابل‌قبول نیست (مثل مراکز درمانی یا نظامی)، پایداری بالا و توپولوژی‌هایی مانند مش اهمیت زیادی دارد.
4- قابلیت توسعه آینده: اگر قصد گسترش شبکه در آینده را دارید، از ساختارهایی مانند ستاره‌ای یا درختی استفاده کنید که مقیاس‌پذیرند.
جمع بندی
توپولوژی شبکه یکی از مفاهیم کلیدی در طراحی و مدیریت شبکه‌های کامپیوتری است. هر نوع توپولوژی مزایا و معایب خاص خود را دارد و انتخاب درست آن می‌تواند بر عملکرد، هزینه و توسعه‌پذیری شبکه تأثیر بگذارد. درک صحیح این مفاهیم به شما کمک می‌کند تا شبکه‌ای کارآمد، پایدار و متناسب با نیاز خود طراحی کنید.
